¿Cuál es el origen de la electricidad?

La palabra electricidad viene del griego “elektron” que significa ámbar. En honor al filósofo Tales de Mileto que descubrió que al frotar un pedazo de ámbar, esta adquiría la capacidad de atraer objetos livianos.

HOLA MI NOMBRE ES NAHYOMI Y HOY VERAS UN POCO ACERCA DE LA ENERGIA ELECTRICA

¿sabias que la energia es la capacidad de los cuerpos para realizar un trabajo y producir cambios en ellos mismos o en otros cuerpo?.

¿De dónde viene la palabra voltio?

El nombre de Voltio se originó en honor al físico italiano Alessandro Volta (1745-1823) también fue el inventor de la pila eléctrica en 1800, entre otras cosas..

¿Sabías que la energía eléctrica no se puede almacenar en grandes cantidades?

Por ello, se tiene que generar en cada momento la cantidad precisa que resulte necesaria.

¿Sabías que es necesaria una interconexión de los sistemas eléctricos para garantizar el suministro eléctrico?

Esto es fundamental por si se produce algún pico extraordinario o imprevisto de consumo o cuando alguna central deja de estar operativa de forma temporal y, por tanto, de suministrar energía al sistema.

viernes, 21 de agosto de 2020

LA ROBOTICA

 HISTORIA Y DEFINICIÓN DE ROBÓTICA

La robótica es una rama de muchas ingenierías pero,.. ¿ no te interesa saber mas al respecto?, con estas preguntas podrías empaparte de lleno en el tema:

1.¿ cuales son las dos formas en las que podemos definir robótica?

R/ - El conjunto de conocimientos teóricos y prácticos que permiten concebir, realizar y automatizar sistemas basados en estructuras mecánicas poli-articuladas, dotados de un determinado grado de "inteligencia" y destinados a la producción industrial o al sustitución del hombre en muy diversas tareas.

- Es una ciencia o rama de la tecnología, que estudia el diseño y construcción de máquinas capaces de desempeñar tareas realizadas por el ser humano o que requieren del uso de inteligencia.

2. ¿Cómo se puede describir un sistema robótico?

R/ Un sistema Robótico se puede describir, como "Aquel que es capaz de recibir          información, de comprender su entorno a través del empleo de modelos, de formular y de ejecutar planes, y de controlar o supervisar su operación".

Qué diferencia a la robótica de la inteligencia artificial ...

3.    3. ¿Cuál fue el origen de la palabra: robot?

R/ El término "Robot" en su obra dramática "Rossum's Universal Robots / R.U.R.", a partir de la palabra robota, que significa servidumbre o “trabajo forzado” y que luego fue traducida al inglés como robot.

4.    4.¿Quién es el autor que ha influido de manera significativa en la robótica y porque?

R/ si algún autor ha influido sobre manera en la concepción del universo de los robots de ficción, éste ha sido sin duda alguna Isaac Asimov. Ninguno ha relatado tan minuciosamente las actitudes y posibilidades de estas máquinas como lo ha hecho él.

7 ideas de Isaac Asimov para aplicar en los negocios ...

5.    5.¿Por qué nació la robótica y en el pasado cómo fue considerada?

R/ La robótica nació por el deseo de los seres humanos por simplificar las tareas que tenían que realizar y hacerlas más rápido y con menos esfuerzo. En el pasado la robótica era considerada como algo solo posible en la ciencia ficción donde se ha imaginado a los robots visitando nuevos mundos, haciéndose con el poder, o simplemente ayudando en las labores caseras.

6.    6.¿Cuál fue el primer término usado para esta ciencia antes de aparecer la palabra: robótica?

R/  El término que inicialmente se utilizaba para referirse a los mecanismos creados y programados era autómatas, claro está, antes de aparecer el termino robótica y antes de que ésta fuera admitida como ciencia.

7.   7. ¿Cuáles fueron las preguntas que dieron nacimiento a la robótica y escriba una adicional de acuerdo a su parecer?

R/  Algunas de las preguntas que surgieron de frente a la ciencia emergente de la robótica fueron:

·         ¿Cómo programar un objeto para realizar tareas?

·         ¿Cómo reproducir la forma humana en una maquina?

8.   8. ¿Por qué no es necesario crear nuevos diseños para los robots?

R/ En el ámbito científico se dice para que no es necesario crear nuevos diseños porque ya están hechos, solo hay que tomarlos de la naturaleza y hacerlos funcionales y en lo posible hasta mejorarlos.

Esta mano robótica usa tus intenciones para funcionar de forma remota

9.   9. Hoy en día, ¿Qué características tienen las partes robotizadas que reemplazan miembros amputados en las personas?

R/ Hoy en día ya se conocen casos en los cuales se ha podido remplazar partes amputadas del cuerpo por partes robotizadas destinadas a obedecer las órdenes del portador. De esta manera, dicha parte es programada con el fin de transformar en movimientos a todos los impulsos eléctricos que llegan desde el cerebro hasta el dispositivo robotizado.

      10. ¿Para qué otras actividades se utilizan los robots?

R/ Los dispositivos robóticos no solo se utilizan como forma de remplazar partes humanas perdidas, podemos ver su uso cada vez más común en la industria, en la medicina y en la vida cotidiana como herramienta, siempre realizando sus tareas a través de programas o conjuntos de instrucciones.

Los robots se hacen un hueco en las empresas españolas


miércoles, 8 de julio de 2020

ELEMENTOS BÁSICOS DE ELECTRÓNICA


Los componentes electrónicos son aquellos dispositivos que forman parte de un circuito electrónico. Se diseñan para ser conectados entre ellos, normalmente mediante soldadura, a un circuito impreso, para formar el mencionado circuito. Estos componentes se pueden clasificar en semiconductores, activos, pasivos, optoelectrónicos, electromagnéticos, etc. En este tutorial se definen algunos componentes usuales que te puedes encontrar en los circuitos.

  • El Interruptor

Un interruptor es un dispositivo para cambiar el curso de un circuito. Puede ser automático, centrifugo, chopper, Dip, eléctrico, de ferrocarril, etc.

  • El Transformador

Es un bobinado de cobre, que permite aumentar o disminuir el voltaje  en un circuito eléctrico de corriente alterna, manteniendo la frecuencia. La potencia que ingresa al equipo, en el caso de un transformador ideal, esto es, sin pérdidas, es igual a la que se obtiene a la salida. Las máquinas reales presentan un pequeño porcentaje de pérdidas, dependiendo de su diseño, tamaño, etc.

  • El Diodo

Es un dispositivo semiconductor que permite el paso de la corriente eléctrica en una única dirección con características similares a un interruptor. De forma simplificada, la curva característica de un diodo (I-V) consta de dos regiones: por debajo de cierta diferencia de potencial, se comporta como un circuito abierto (no conduce), y por encima de ella como un corto circuito con muy pequeña resistencia eléctrica.



  • Los transistores

Es un dispositivo semiconductor que  puede controlar una corriente muy grande a partir de una muy pequeña. muy común en los amplificadores de audio. En general son del tipo NPN y PNP. Sus terminales son: Colector, Base y Emisor.

  • Los circuitos integrados (CI)

Es una pastilla muy delgada en la que se encuentra una enorme cantidad de dispositivos microelectrónicos interconectados. Un Circuito Integrado (IC) contiene en su interior una gran variedad de componentes en miniatura. Según el IC. de que se trate tendrá distintas funciones o aplicaciones, pueden ser amplificadores, contadores, multiplexores, codificadores, flip-flop, etc. Sus terminales se cuentan en sentido opuesto al giro de las agujas del reloj tomando un punto de referencia.

  • El relé

Básicamente es un dispositivo de potencia, dispone de un electro-imán que actúa como intermediario para activar un interruptor, siendo este último totalmente independiente del electro-imán. Consta de dos circuitos diferentes: un circuito electromagnético (electroimán) y un circuito de contactos.  Su funcionamiento se basa en el fenómeno electromagnético. Cuando la corriente atraviesa la bobina, produce un campo magnético que magnetiza un núcleo de hierro dulce (ferrita). Este atrae al inducido que fuerza a los contactos a tocarse.



  • Las bobinas

Son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica.  Se fabrican arrollando un hilo conductor sobre un núcleo de material ferromagnético o al aire. Su unidad de medida es el Henrio (H) en el Sistema Internacional pero se suelen emplear los submúltiplos mH y mH.



ELEMENTOS BÁSICOS DE VARIAS CLASES DE CIRCUITOS

Un circuito eléctrico es el conjunto de elementos eléctricos conectados entre sí que permiten generar, transportar y utilizar la energía eléctrica con la finalidad de transformarla en otro tipo de energía como, por ejemplo, energía calorífica (estufa), energía lumínica (bombilla) o energía mecánica (motor). Los elementos de un circuito eléctrico que se utilizan para conseguirlo son los siguientes:

  • Generador. Parte del circuito donde se produce la electricidad, manteniendo una diferencia de tensión entre sus extremos.


·         Conductor. Hilo por donde circulan los electrones impulsados por el generador.



  • Resistencia eléctrica. Son elementos del circuito que se oponen al paso de la corriente eléctrica.


  • Interruptor. Elemento que permite abrir o cerrar el paso de la corriente eléctrica corriente eléctrica. Si el interruptor está abierto no circulan los electrones y si está cerrado permite su paso.




ESQUEMAS

La interpretación de un esquema eléctrico es sencilla, recorremos el circuito empezando en un polo de la pila e intentamos llegar al otro polo. Si somos capaces de realizar el recorrido hay corriente y funcionarán todos los receptores que hayamos atravesado al recorrer el circuito. Los elementos de maniobra se dibujan en la posición que tienen en reposo, al pulsarlos su posición será la contraria de cómo están dibujados.

Esquema Unifilar

 En este tipo de esquemas eléctricos, cada circuito se representa por una única línea en la que se incluyen todos los conductores.

 El número de conductores del circuito se representa por un número o por trazos oblicuos a 45º sobre la línea que representa el circuito, un trazo por cada conductor. El conductos neutro también puede ir representado en los esquemas unifilares con una línea de trazo discontinuo paralela a los conductores que representan los conductores activos (fases).



Esquema Multifilar

En estos tipos de esquemas se representan todos los conductores, identificando debidamente el conductor neutro y cada una de las fases.



Su uso tiene la finalidad de hacer más sencillo entender el funcionamiento y montaje de los circuitos, pero a veces su elaboración es muy complicada y en esquemas muy grandes puede llevar a confusión por tener demasiadas líneas.

 Este tipo de esquemas se utiliza sobre todo en esquemas de maniobra y automatismos donde es necesario conocer de forma exacta el borne en el que debe conectarse cada conductor.



Esquema Funcional

Representa todos los componentes de la instalación con la conexión eléctrica entre ellos. Nos dice como funciona el circuito.

 Es de observación y compresión más rápida comparada con los otros tipos de esquema. Es un esquema puramente práctico para el técnico que tiene que hacer el montaje o la reparación, pero muy utilizado en electricidad.




SÍMBOLOS

Los símbolos eléctricos básicos incluidos son: conexión a tierra, celdas, baterías, fuentes, fuentes ideales, resistencias, resistencias variables, resistencias pre-set, atenuadores, capacitores, antenas, diodo LED, cristal.

Conexión a tierra es una placa de metal, tubería de agua, y otros conductores de electricidad parcialmente enterrados en la tierra, de tal forma que constituyen y proveen una conexión segura hacia el suelo

Celda es un dispositivo que contiene electrodos inmersos en un electrolito, usados para generar corriente o para electrolisis.

Batería es un contenedor que consiste en una o más celdas, en las cuales energía química es transformada en electricidad, esta se usa como fuente de poder.

Fuente es parte de un transistor de efecto de campo desde el cual los portadores hacia el canal entre el electrodos.

Fuente ideal Incluye una fuente ideal de voltaje y una fuente ideal de corriente. Una fuente ideal es un concepto teórico de un suministro de corriente o voltaje (como una batería) que no sufre pérdidas de energía y es un suministro perfecto de corriente o voltaje. Estas solo se usan para propósitos de análisis, ya que es imposible que no ocurran pérdidas de energía.

Resistor es un dispositivo que genera una resistencia al paso de una corriente eléctrica a través de sí.

Capacitores un dispositivo usando para almacenar carga eléctrica, consiste en uno o más pares de conductores separador por un aislante

Antena es dispositivo eléctrico que convierte potencia eléctrica en ondas de radio, y viceversa.

Algunos de los símbolos básicos comúnmente usados se muestran en la figura:

Ahora veamos cómo se usan los símbolos eléctricos básicos para proveer un diagrama esquemático de un circuito y sus componentes. Ejemplo #1: Tres celdas D se colocan en un slot de baterías para energizar un circuito que contiene 3 bombillos de bulbo. Cada bombillo está representado por su propio símbolo de resistencia individual. Las líneas rectas se han usado para conectar los dos terminales de la batería a las resistencias, y para conectar los resistores entre ellos.

Primero, escoja los símbolos eléctricos que usted usaría en el diagrama, en este ejemplo es una batería y resistencia. Luego, use la herramienta conector para conectar estos símbolos, por lo tanto, el diagrama final puede ser como la siguiente imagen


Símbolos de interruptores eléctricos básicos y relés

La imagen de abajo muestra símbolos de interruptores. Interruptor 1P, aislante 1P, interruptor automático 1P, 1 polo y 1 acción. 1 polo y doble acción. Doble polo y 1 acción. Doble polo y doble acción, y muchos símbolos más están disponibles aquí.


Interruptor es un dispositivo para crear e interrumpir la conexión en un circuito eléctrico.

Aislante es un interruptor mecánico que aísla una parte del circuito de todo el sistema cuando es necesario. Los aislantes eléctricos separan una parte del sistema del resto por trabajos de mantenimiento.

SPST es un interruptor de un polo y una acción.

SPDT es un interruptor de un polo y doble acción.

DPST es un interruptor de doble polo y una acción.

DPDT es un interruptor de doble polo y doble acción.

Como puedes ver en las figuras, el uso de símbolos eléctricos para dibujar un circuito eléctrico es muy fácil. Para ilustrar el método, te daremos otro ejemplo del uso de símbolos eléctricos básicos. Ejemplo #2: Tres celdas D se colocan en un slot de baterías para energizar un circuito que contienen tres bombillos de bulbo.

Primero lo primero, averigua cuales son los símbolos eléctricos que deben ser usados en el diagrama. Luego piensa sobre la disposición de estos símbolos. Por último, pero no menos importante, use la herramienta “conector” para conectar todos los símbolos eléctricos. Por lo tanto, al final el diagrama puede ser como la siguiente figura.

De los ejemplos anteriores, podemos concluir que, simples palabras no pueden describir claramente un circuito eléctrico específico. Usando símbolos eléctricos básicos para dibujar el diagrama de un circuito puede mostrar las formas en las que los componentes del circuito están colocados.

Símbolos básicos para la trayectoria de transmisión de electricidad

La imagen de abajo muestra los símbolos de trayectoria de transmisión tales como cables, línea multibus, bus directo, uniones, terminales, puntos de prueba, etiquetas, flujo exterior y flujo interior, etc.


El Cable es usado para conectar componentes en un circuito.

Los puntos de prueba son ubicaciones dentro de un circuito electrónico utilizados sea para monitorear el estado del circuito o para inyectar señales de prueba.

Flujo exteriorsignifica fluyendo hacia afuera, entonces, flujo interior significa fluyendo hacia adentro.

¿Necesitas símbolos eléctricos básicos nuevos para tus diseños? Estos símbolos eléctricos básicos son muy sencillos para empezar. Y sus detalles nítidos y finos harán diagramas y presentaciones espectaculares y fáciles de entender para sus clientes.



CIRCUITO ELÉCTRICO BÁSICO

Se denomina así a la trayectoria cerrada que recorre una corriente eléctrica. Este recorrido se inicia en una de las terminales de una pila, pasa a través de un conducto eléctrico (cable de cobre), llega a una resistencia (foco), que consume parte de la energía eléctrica; continúa después por  el conducto, llega a un interruptor y regresa a la otra terminal de la pila.



Elementos básicos de un circuito eléctrico

  • Generador de corriente eléctrica (pila o batería): Fuente de energía que genera un voltaje entre sus terminales logrando que los electrones se desplacen por el circuito.
  • Conductores  (cables o alambre):  Llevan la corriente a los demás componentes del circuito a través de estos cables. Los cables están formados por uno o más alambres hechos de un material conductor.
  • Interruptor: Dispositivo de control, que permite o impide el paso de la corriente eléctrica a través de un circuito, si éste está cerrado y que, cuando no lo hace, está abierto.
  • Resistencia eléctrica se define como la mayor o menor oposición que presentan los cuerpos al paso de la corriente eléctrica. Es decir, la dificultad que opone un conductor al paso de la corriente eléctrica. Se representa por “R” y su unidad es el Ohmio (Ω ).

Los elementos de un circuito se combinan de diferentes maneras. Estos deben formar una trayectoria cerrada para que la corriente eléctrica pueda circular.

Tipos de circuitos eléctricos

Dependiendo de la manera en que se conectan los componentes de un circuito, estos pueden estar conectados en serie, en paralelo y de manera mixta, que es una combinación de estos dos últimos.

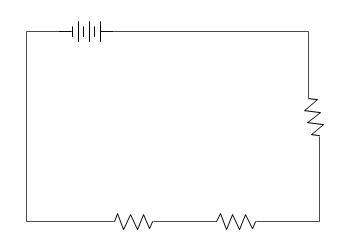

Circuito en serie

♦ Los componentes están conectados de modo que las cargas eléctricas circulan por un solo trayecto.

♦ La corriente eléctrica es la misma en cada componente

♦ Si conectamos varias ampolletas en serie, estamos aumentando la resistencia, por lo que como resultado, disminuye la corriente eléctrica y la intensidad de luz en cada ampolleta baja notoriamente.

♦ Una desventaja es que si se corta el paso de corriente en cualquier punto del circuito, cesa la conducción, lo que provocaría que todas ampolletas se apaguen.

 Circuito en paralelo

♦ Los componentes están conectados de modo que se presenta más de un camino para el paso de las cargas eléctricas.

♦ Cada ampolleta está conectada directamente a la pila, de modo que todas tienen el mismo voltaje.

♦ Al aumentar la cantidad de ampolletas en paralelo, no aumenta la resistencia, sólo disminuye la corriente, por lo que cada ampolleta brilla con igual intensidad.

♦ Los circuitos de nuestras casas son en paralelo, de modo de conectar distintos aparatos eléctricos que requieren distinta corriente para funcionar.

♦ Cada aparato eléctrico presenta a su vez un interruptor y puede prenderse o apagarse independientemente del resto.

LECTURA DE CUENTA DE SERVICIOS

Saber interpretar sus recibos de energía y acueducto y teléfono, no sólo reduce los reclamos ante las empresas comercializadoras de servicios, sino que ayuda a ejercer un mejor control en el consumo, tanto en el hogar como en establecimientos comerciales.

La interpretación de los recibo de servicios públicos domiciliarios de agua y energía y teléfonos, es un ‘coco’ para muchos usuarios.

La cantidad de ítems y de detalles que tiene el recibo no es bien comprendido a menudo por los suscriptores.

Esa dificultad y la necesidad que tienen los consumidores de saber leer la factura que pagan cada mes, llevó a que en el sondeo de ‘El Lector Elige’ de este diario, el 52% de ellos pidiera que se le proporcionara una guía práctica para hacerlo (ver gráfico).

Como un servicio a nuestros lectores presentamos a continuación dicha guía.

1. Información del cliente y dirección del predio.

2.Ciclo. Es la porción geográfica del municipio de Cali, que permite operar el proceso de facturación.

3. Cliente. Es el número con que Emcali identifica al usuario.

4. Tipo o clase de servicio. Es la clasificación de los servicios según el uso: residencial, comercial, especial, oficial o industrial.

5. Estrato. Es el soporte para la aplicación de las tarifas.

6. Período facturado. Es el día desde y hasta donde se toma el consumo.

7. Días facturados. Corresponde al período señalado y puede ser de 28 a 32 días.

8. Lectura actual. Registro del consumo de energía y/o acueducto que marca el medidor y es tomado por el lector en la última fecha de lectura.

9. Lectura anterior. Registro de consumo de energía y/o acueducto tomado en el período anterior.

10. Consumo de energía en kilovatios hora mes (kwhm) y consumo de agua en metros cúbicos (M3) en el período facturado: resulta de restarle al valor de la lectura actual, el valor de la lectura anterior, siempre y cuando el medidor esté funcionando correctamente.

11. Descripción del cobro. Esta casilla discrimina los valores en pesos de los servicios una vez aplicadas las tarifas. *Valor del consumo de energía, que resulta de multiplicar el consumo del mes por el valor de l kwhm según la tarifa y/o el estrato. *Valor del consumo de acueducto, que se obtiene de multiplicar el consumo del mes por el valor del M3 según la tarifa. *Cargo fijo, es el derecho que se paga por la disponibilidad del servicio. *Valor del servicio de alcantarillado: Es directamente proporcional a los metros cúbicos de agua consumidos. Se factura por el uso de las redes de alcantarillado y su mantenimiento. *Valores por otros conceptos: aseo y alumbrado público (servicios que Emcali factura y recauda para luego pasarlos a Emsirva y a Megaproyectos). *Valores no pagos de meses anteriores, facilidades de pago, intereses de financiación, intereses de mora y cobros por obras.

12. Cobros por cuotas. Son saldos pendientes, como obras o instalaciones que se están pagando por cuotas.

13. Consumos anteriores en kwhm y M3. En esta casilla el usuario puede ver el consumo de los últimos seis meses. La suma de los consumos dividida entre el número de meses, da el promedio del mes, el cual sirve para facturar el consumo cuando el aparato de medición se detiene o presenta desperfecto.

14. Base para liquidación de consumos según estrato. *El rango es un patrón de consumo y costo de energía estipulado por la Comisión Reguladora de Energía y Gas, Creg. * Rango de consumo en el servicio de acueducto establecido por la Comisión de regulación de agua potable y saneamiento básico.

- El estrato 4 maneja una tarifa plena, es decir el costo único de referencia, $206 por cada kwhm.

- Los estratos 5 y 6 tienen una tarifa de $206, más un 20%.

PARA MAS INFORMACION O MAS INSTRUCCIONES PUEDE VER EL SIGUIENTE VÍDEO
